Ugelli tipo GS serie 50

Ugelli tipo GS serie 50

Ugelli tipo GS serie 50
M Applicazione Impronta Multipla

Descrizione

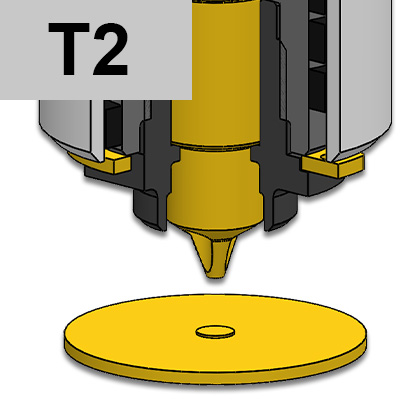

TESTIMONE D'INIEZIONE: T2

UGELLI A TORPEDO PER INIEZIONE DIRETTA

- SI: testimone d'iniezione minimo

- SI: materiali che lasciano filamenti o gocciolamenti all'apertura dello stampo

- SI: cariche abrasive (scegliere puntale 4/0)

- NO: applicazioni IMPRONTA SINGOLA

- NO: cambio colore


Clicca qui per vedere le foto dei testimoni d'iniezione
CodiceC - L14/04/178
UGGS5010M 0/1 C=60 L=85 UGCRG50 UGPG5010 UGPG5110 UGACOR14 130510400
UGGS5020M 0/1 C=72 L=97 UGCRG50 UGPG5020 UGPG5120 UGACOR14 130610400
UGGS5030M 0/1 C=84 L=109 UGCRG50 UGPG5030 UGPG5130 UGACOR14 130810400
UGGS5040M 0/1 C=97 L=122 UGCRG50 UGPG5040 UGPG5140 UGACOR14 130910500

Legenda:

1 = Corpo ugello

4/0 = Torpedo Acciaio temprato

4/1 = Torpedo Cu-Be

8 = Resistenza a cartuccia con TCJ

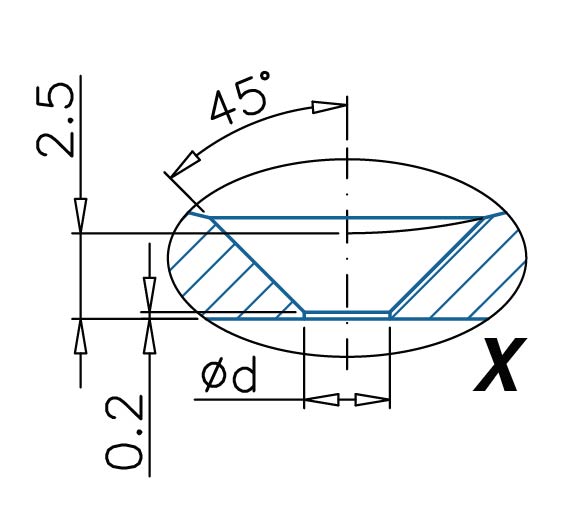

Ød= Standard :  1,5 ÷ 2,0

Centraggio a richiesta

Foto:

Scheda PDF

Vuoi scaricare la scheda PDF di questo articolo? Clicca sul bottone e inizia subito il download

Download Scheda

Disegno 2D

Vuoi scaricare il Disegno 2D di questo articolo? Clicca sul bottone e inizia subito il download

Download

Disegno 3D

Vuoi scaricare il Disegno 3D di questo articolo? Clicca sul bottone e inizia subito il download

Download
TESTIMONI DI INIEZIONE
T1
T1
T2
T2
T2B
T2B
T2BP
T2BP
T3
T3
T3B
T3B
T3BP
T3BP
T4L
T4L
T4V
T4V
T5
T5
T6
T6
T6B
T6B
T6BP
T6BP
